链板式刮渣刮泥机

型号：THAF/CAF
功率：2.2KW
速度：
管径：
管长：
加速度：

立即询价联系我们

13791840500 594293585@qq.com

产品详情

链条式（链板式）链板刮渣刮泥机

一、设备概述

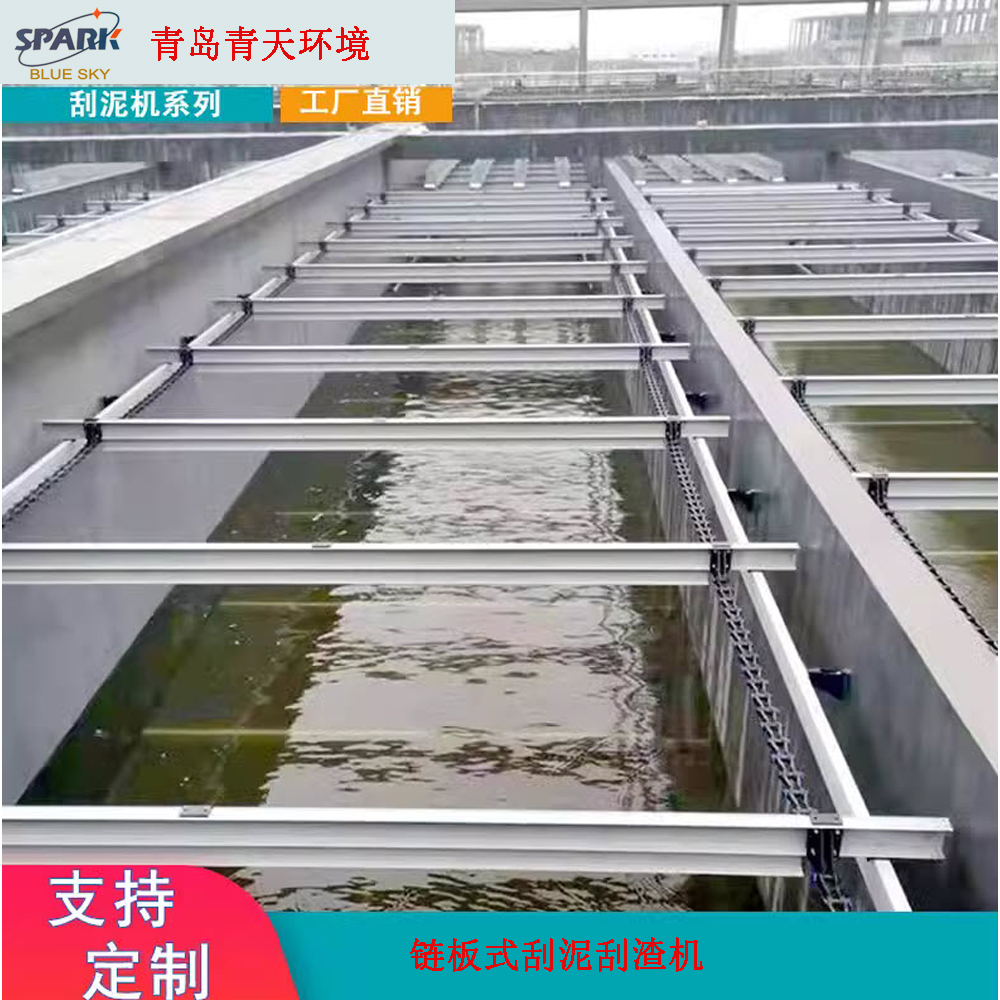

非金属链条式链板刮渣刮泥机为矩形池一体化除渣排泥设备，适配平流沉淀池、气浮池、隔油池、沉砂池，广泛应用于自来水厂、市政污水厂、化工、印染、石油废水处理，可同步完成池底污泥刮集、水面浮油浮渣撇除，一机两用。

二、工作原理

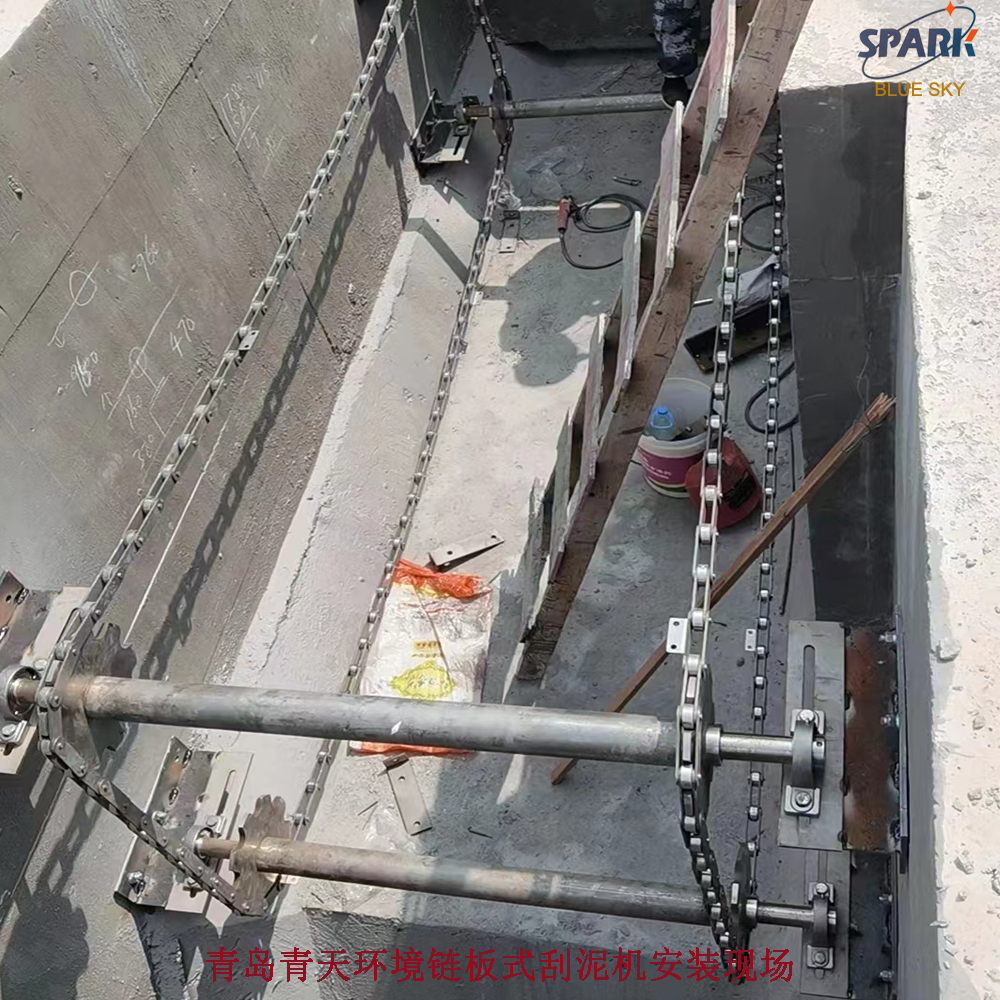

池体两侧安装闭环牵引链条，由端部驱动电机、减速机带动链轮循环回转：

下行底部行程：横向刮板紧贴池底匀速移动，将沉淀污泥、砂粒持续推送至池端集泥槽；
上行水面行程：刮板抬升至液面，同步刮扫水面浮渣、浮油，推送至侧边排渣斗集中排出；全程单向连续运行，无往复换向，水体扰动小，不会翻搅沉淀污泥。

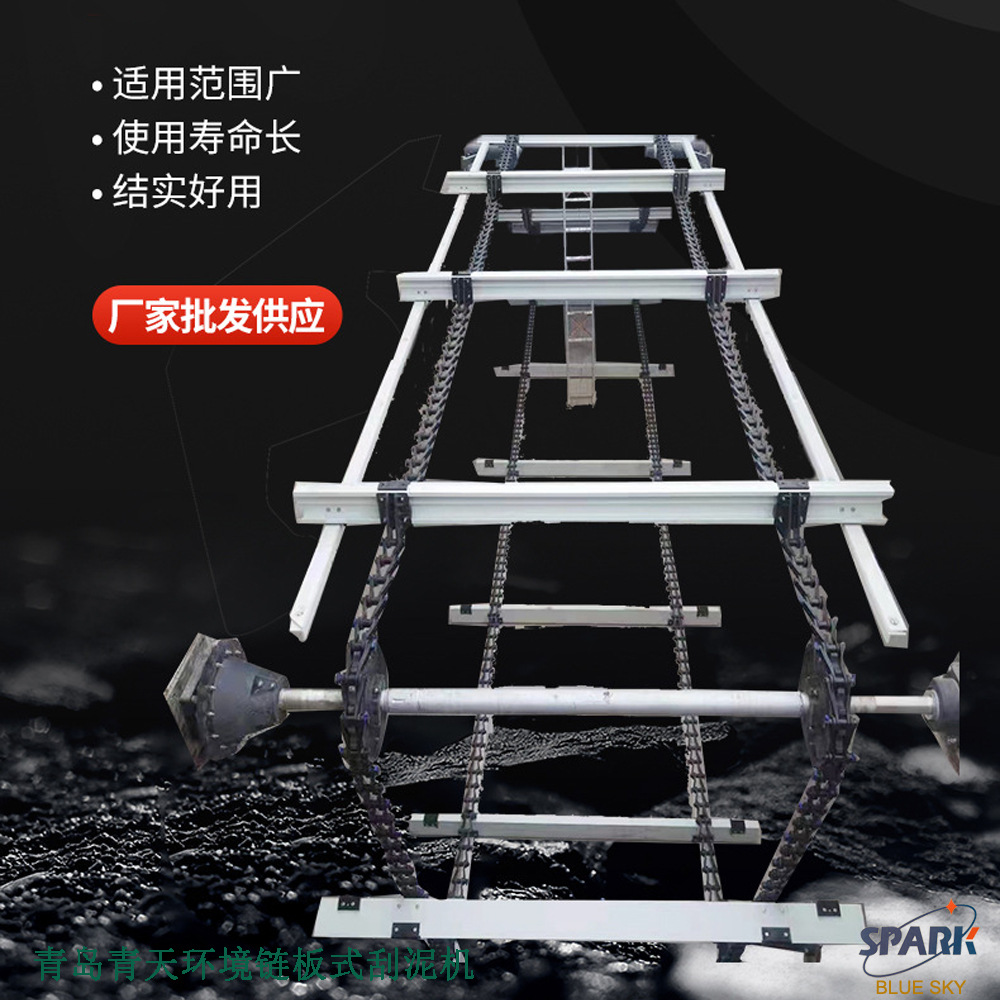

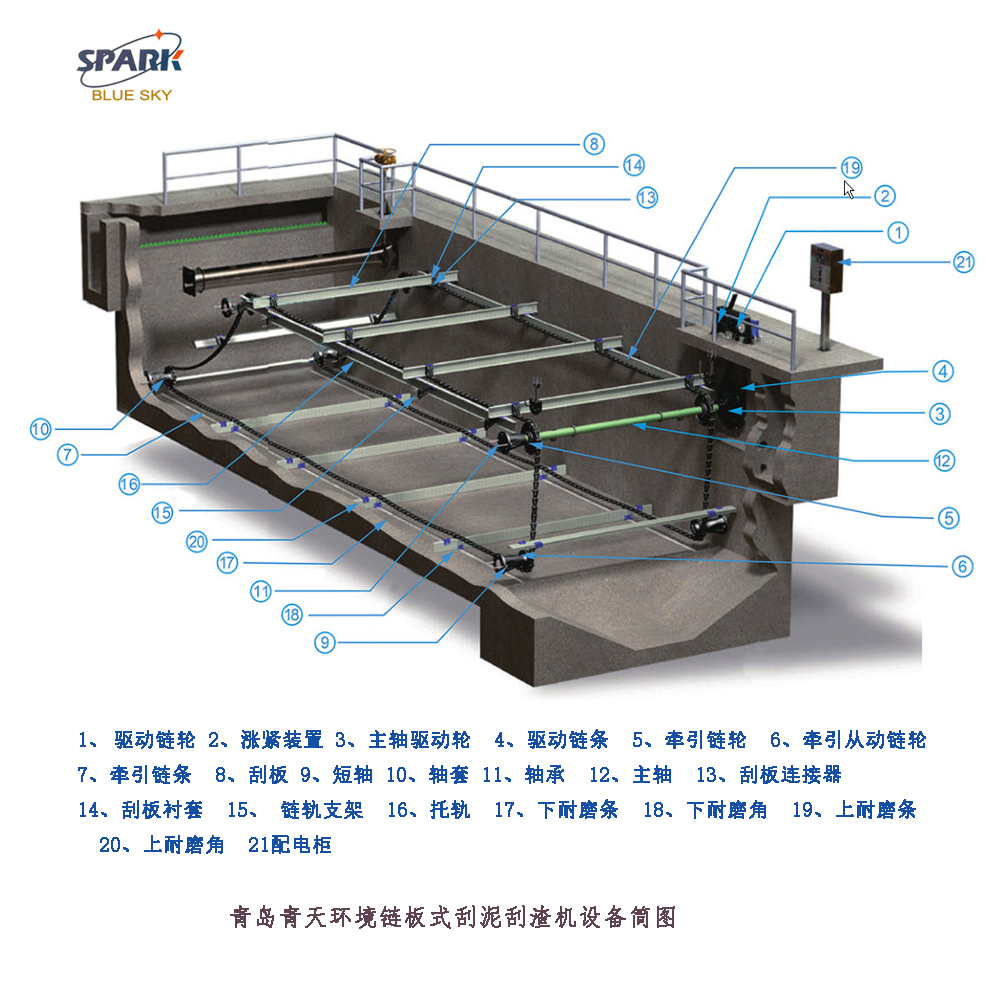

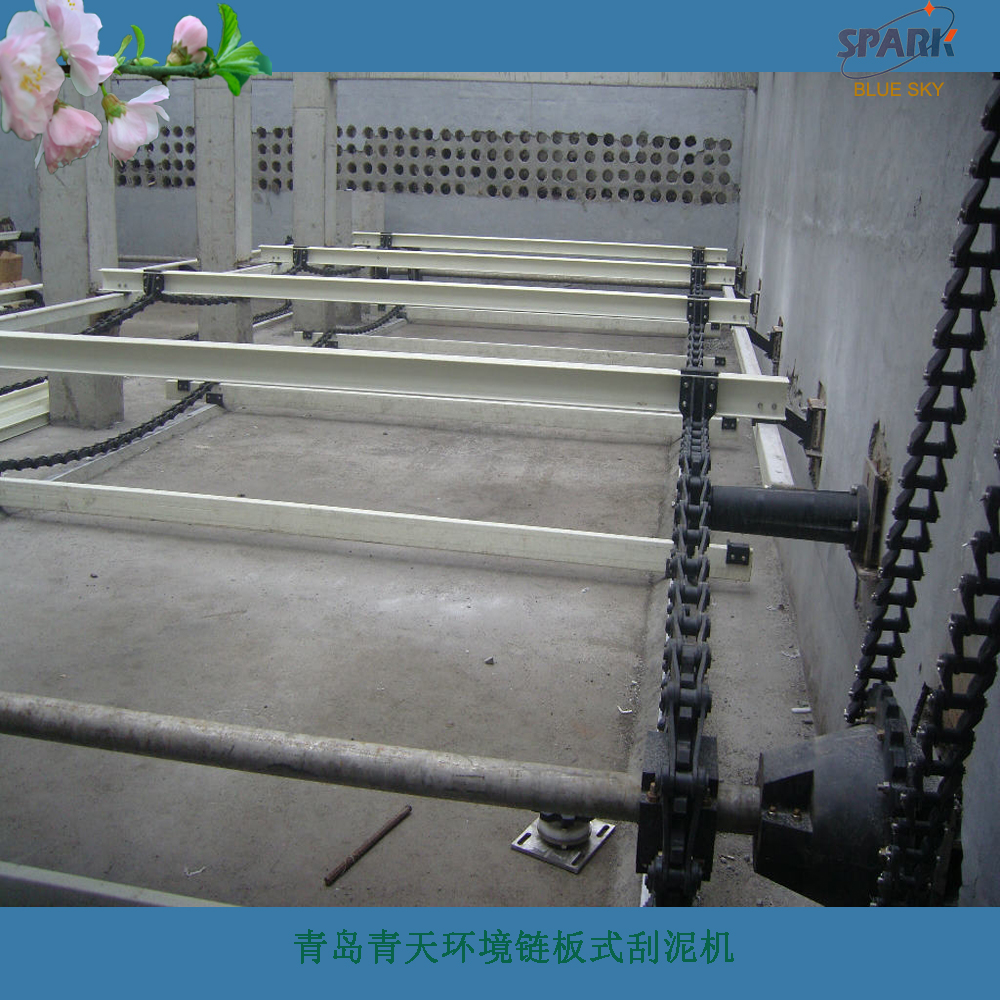

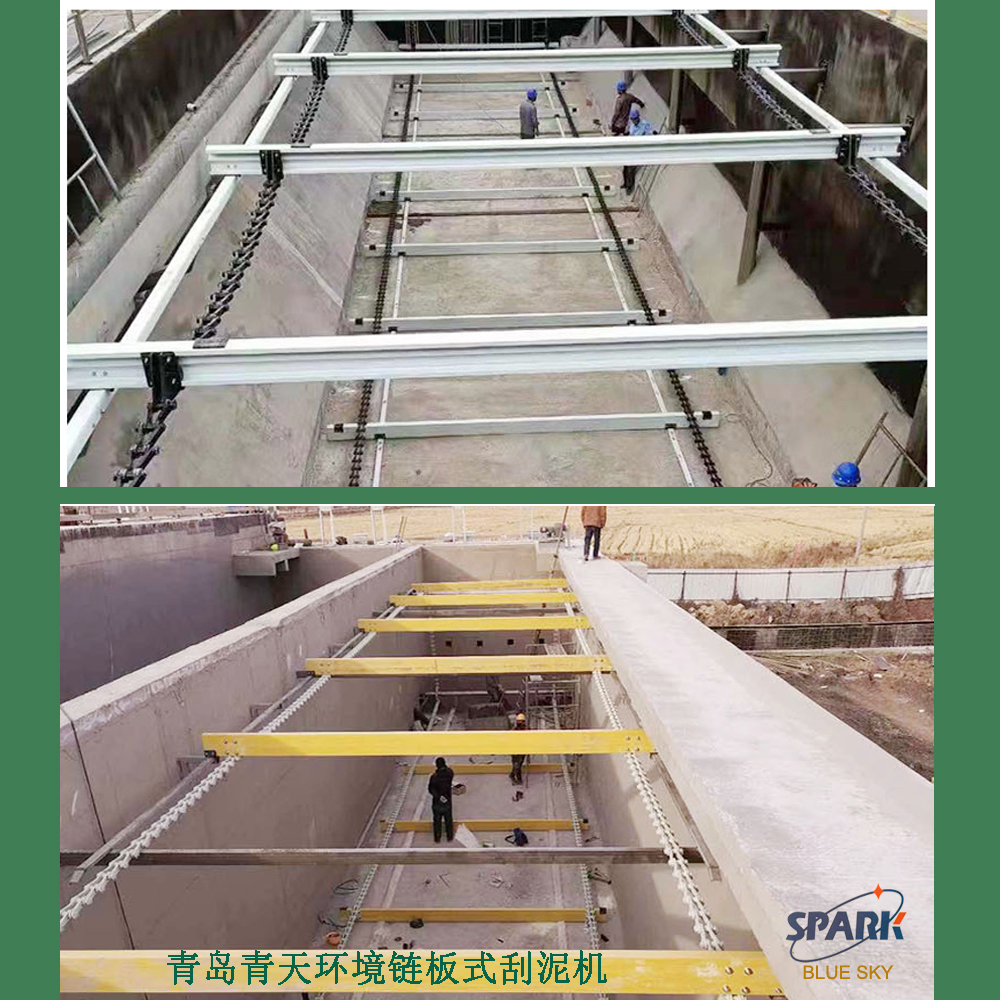

三、主体结构（对应图片可见部件）

驱动装置：池一端外置电机减速机，配套过载、断链保护；

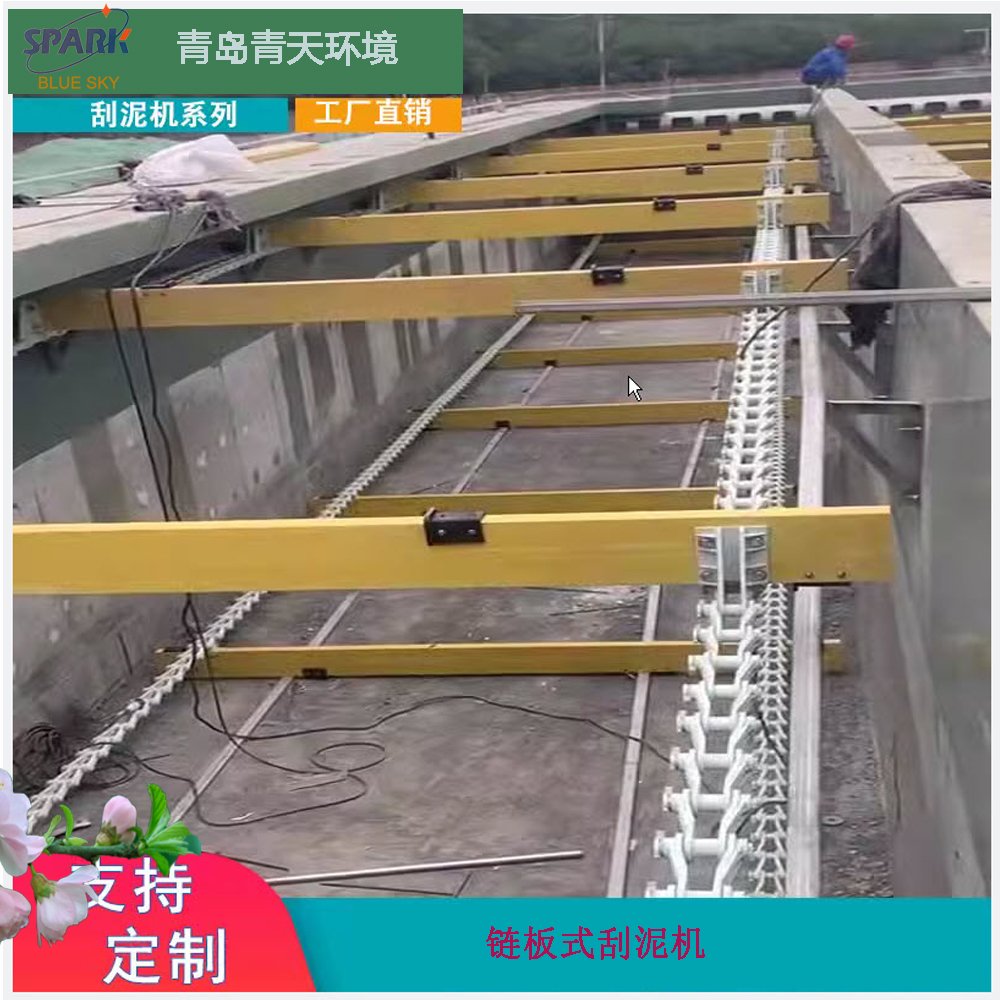

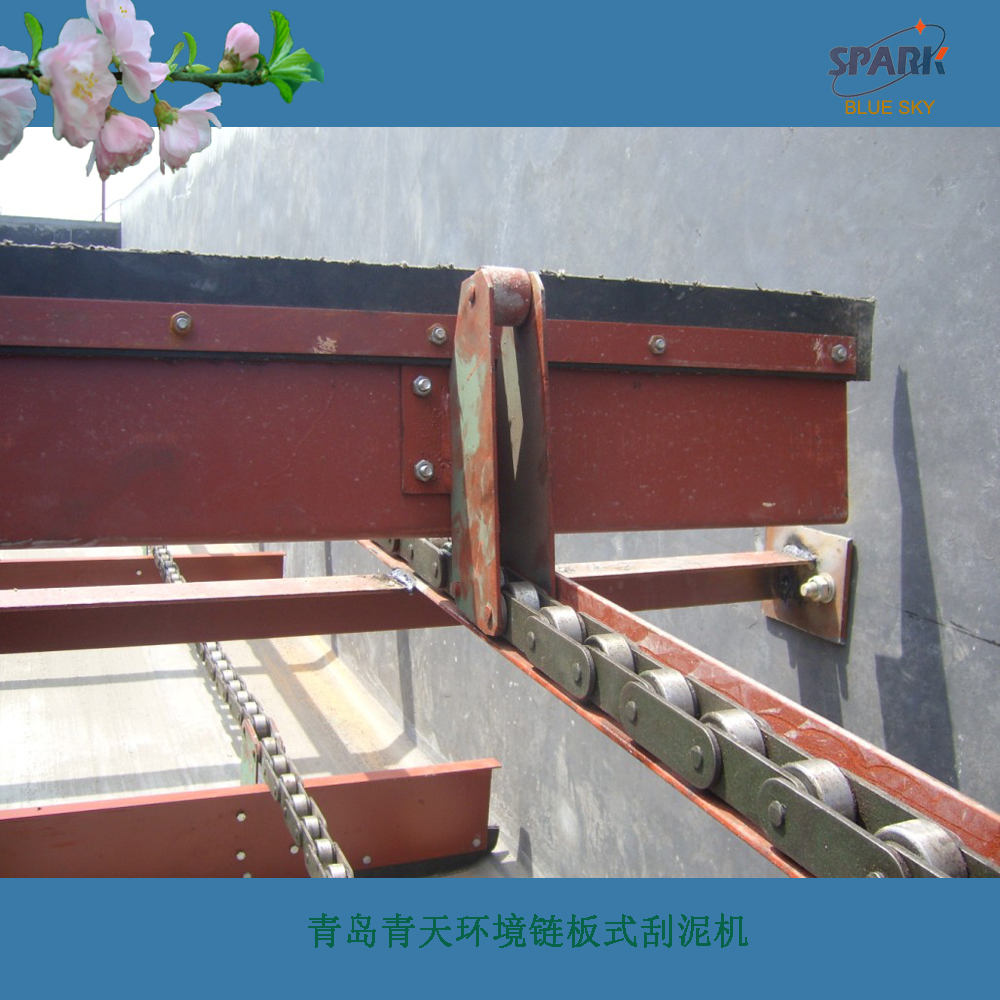

牵引链条：图中两侧黑色非金属耐磨链条，耐酸碱腐蚀，自重轻、不易锈蚀卡滞；
横向刮板总成：池内多组铝合金 / 不锈钢横梁 + 聚氨酯刮板，横跨池宽，两端固定在链条上；
张紧机构：从动端调节丝杆，用于收紧链条，补偿磨损伸长量；
水下导轨托架：池底预埋支撑轨道，承托链条，降低运行摩擦；
电控系统：可定时自动启停，具备卡滞、断链自动停机保护。

四、核心产品优势

✅ 一体化功能：单台设备同时刮泥 + 撇渣，省去两套独立设备，降低土建与设备投资；✅ 连续不间断运行，污泥停留时间短，避免厌氧发黑发臭；✅ 非金属水下链条，耐污水腐蚀，使用寿命长，减少锈蚀故障；✅ 运行低速平稳，对沉淀水体扰动极小，出水浊度稳定；✅ 无需池顶大车轨道，安装紧凑，适配窄、浅型矩形池；✅ 维护便捷，外置驱动部件，检修无需放空池水；✅ 运行功率低，能耗小，噪音低。

五、适用工况区分

气浮池 / 隔油池：优先选用本机，浮渣、浮油去除效果优于行车式设备；
中小型平流沉淀池、沉砂池：替代行车刮泥机，占地面积更小；
高腐蚀化工废水场景：全部水下配件可选用 PP / 尼龙非金属材质。

六、与行车式刮吸泥机对比

对比项	链板式刮渣刮泥机	行车式刮吸泥机
运行方式	单向连续回转	往复往返行走
核心功能	刮泥 + 同步撇浮渣	仅池底吸泥，撇渣需额外配套
池体适配	窄浅矩形池、气浮隔油池	大长宽比深沉淀池
水下传动	链条水下运行	无水下传动件
土建要求	无需池顶轨道	池两侧需铺设大车轨道
