塑料回收加工污水处理及回用方案

发布时间:2024-09-10


塑料回收加工企业污水处理及回用技术方案

方案编号:QT-W-00618

青岛青天环境工程有限公司

地址:山东省青岛市黄岛区王台

设计:李传华 13791840500  0532-83131543

时间:2024年10月13日


目  录



第一章:设计概要

第二章:设计参数

第三章:处理工艺

第四章:工艺设计

第五章:工程及设备投资估算

第六章:设备图片(供参考)


第一章  设计方案概要

一.设计范围与设计内容

1. 塑料加工废水的来源及水质特点

塑料加工废水的来源主要是清洗塑料颗粒及塑料制品产生的冲洗污水,污水有机悬浮物含量高,沉淀物(泥沙)多,并且含有少量的油脂类物质,因为废塑料粉碎清洗过程中主要加入的碱性物质,PH值稍程碱性。为了实现企业的可持续发展和保护周边人民的身心健康,必须对污水进行处理,处理后的废水可以达到全部回用的目的,不再外排,即可满足环保部门的要求,又可节省部分费用。

2.设计范围:

1)从厂内污水排放调节池起至处理后的清水贮存池之间的设施、管道。

2)污水处理系统的设备确定及选型。

3)污水处理系统的自动控制及配电系统

3.设计内容

污水处理的工艺设计。

污水处理的布局结构设计。

污水处理系统的电控及自动化设计。



第二章  设计参数

一.设计规模的确定

根据塑料加工生产企业提供的数据,确定处理规模如下:

设计规模: Q =120 m3/d

小时流量:Q = 5 m3/h,按每天工作24小时计算(如每天工作8小时,则处理不了的污水可以先排放到调节池中) 。

二.污水水质

    参考用户提供的数据,确定污水原水的指标如下:

SS:5000-7000mg/L       浊度:5000-6000 NTU

PH: 7~9               色度:25000 - 30000 Pt/Co

TDS 3000毫克/

三.处理标准:出水清澈,达到企业内部回用标准。

 SS:100mg/L         色度:3000Pt/Co)

TDS3000毫克/

四、设备各级单元去除率

序号

处理单元

项目

SS
  (mg/L)

浊度
  (NTU)

色度
  (Pt/Co)

1

格栅
  调节池

进水

7000

6000

30000

出水

6650

5700

28500

去除率

5%

5%

5%

2

竖流式沉淀池

进水

6650

5700

28500

出水

5652.5

4845

24225

去除率

15%

15%

15%

3

一级气浮机

进水

5652.5

4845

24225

出水

847.875

726.75

4845

去除率

85%

85%

80%

4

二级气浮机

进水

847.875

726.75

4845

出水

169.575

218.025

969

去除率

80%

70%

80%

5

石英砂过滤器

进水

169.575

218.025

969

出水

67.83

87.21

387.6

去除率

60%

60%

60%

6

活性碳过滤器

进水

67.83

87.21

387.6

出水

54.264

69.768

232.56

去除率

20%

20%

40%

第三章  处理工艺

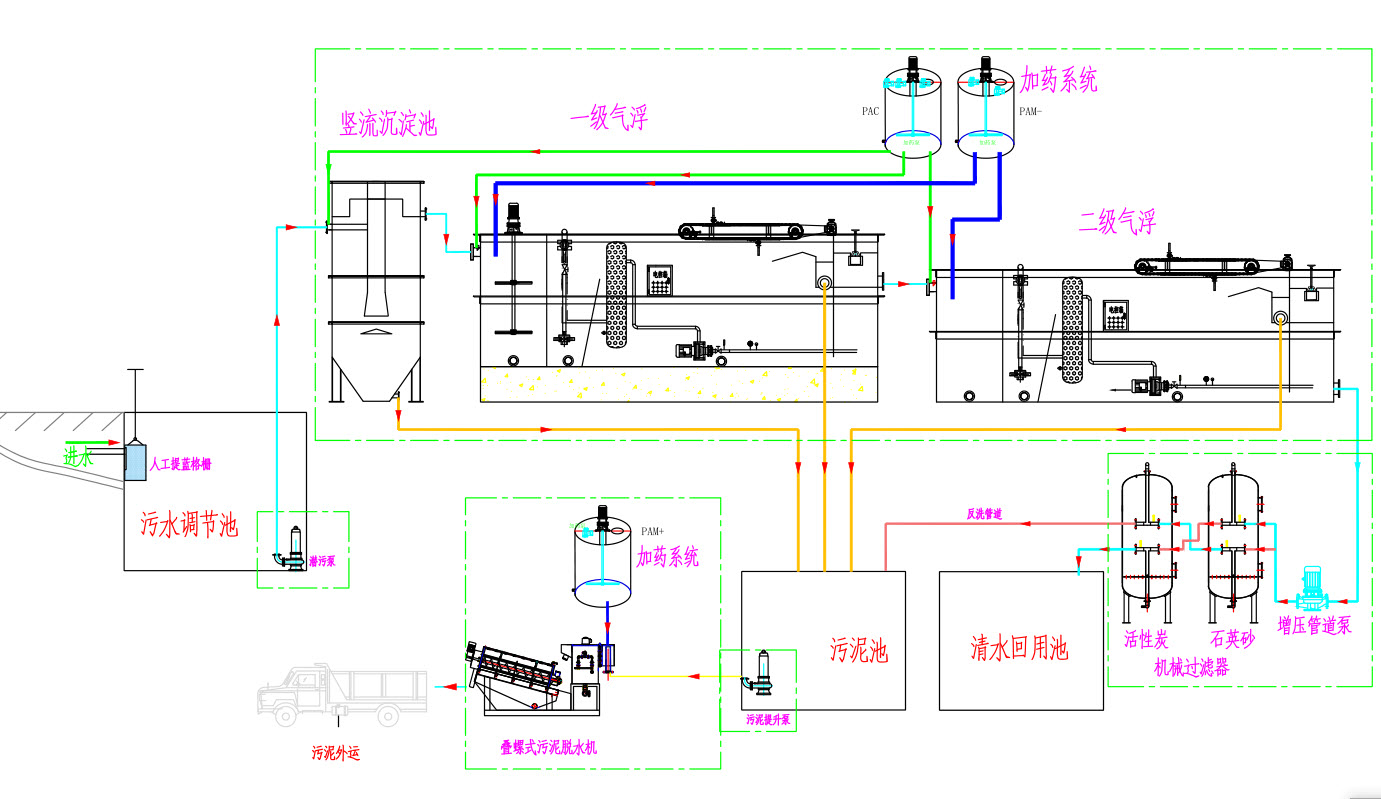

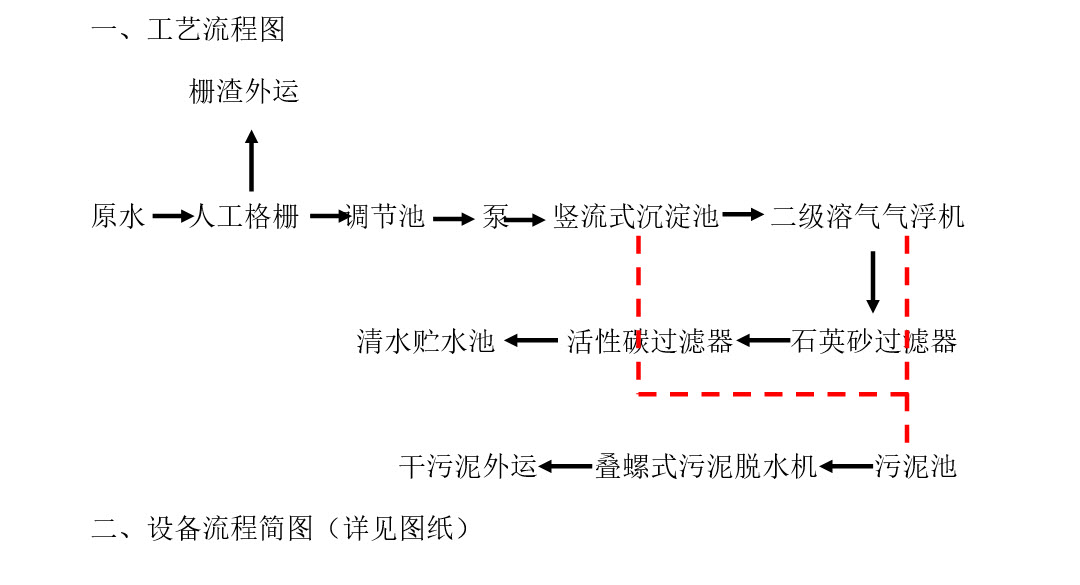

第四章  工艺设计1726703621114143.jpg

一.土建设施及设备

1、人工格栅

作用:人工格栅设于进水渠道,主要用于拦截污水中较大的污水杂质,防止管路和水泵堵塞,也为后续处理设备减轻负担。人工格栅可设置在污水进入调节池的上方,由于水量较小,可采用手提篮筐的形式,以方便人工清理杂质,人工格栅间距2mm即可。人工格栅后的栅渣含水率较低,可直接外运处理。

2、调节池

作用:由于污水的排放随时间的变化而变化,设置调节池以调节蓄水量、均化水质。

工艺尺寸:     L×B×H = 5.0×6.0×4.0m

总容积:       V=120m3

结构形式:       钢混泥土结构,最好设置于地下或半地上。

数    量:       1座

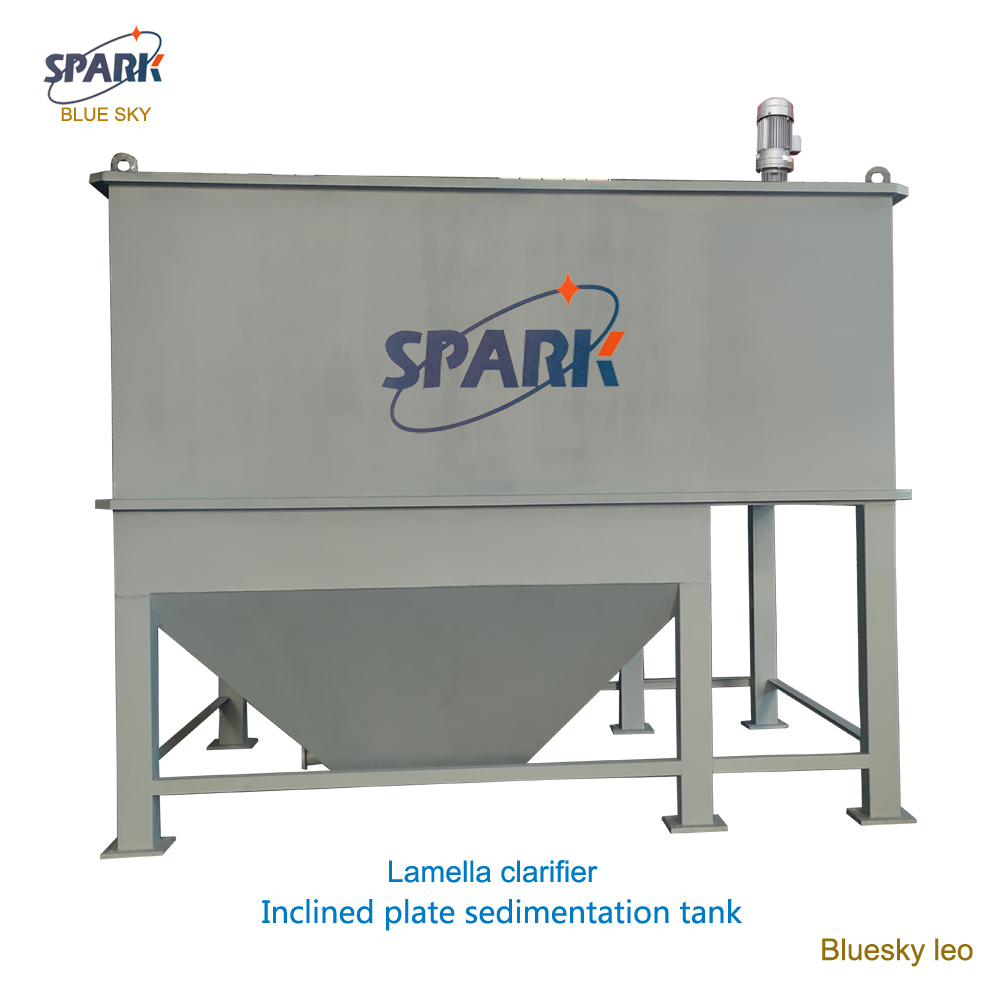

3、竖流式沉淀池

作用:由于污水中沉淀物较多,但水量不大,因此采用竖流式沉淀池,加入少量PAC药液后将污水中的悬浮物及沉淀物絮凝沉淀后排出池外。池体平面图形为方形,水由设在池中心的进水管自上而下进入池内(管中流速应小于30mm/s),管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升(流速一般为0.5-0.7mm/s,沉淀时间采用2-2.5h),絮体及泥沙沉降进入池底锥形沉泥斗中,澄清水从池四周沿周边溢流堰流出。

工艺尺寸:       L×B×H = 1.8×1.8×4.0m

总 容 积:       V=10m3

停留时间:       T=2.0hr

结构形式:       碳钢结构。

数    量:       1台

(可与气浮机共用一套加药系统)

4、混凝二级溶气气浮系统一套

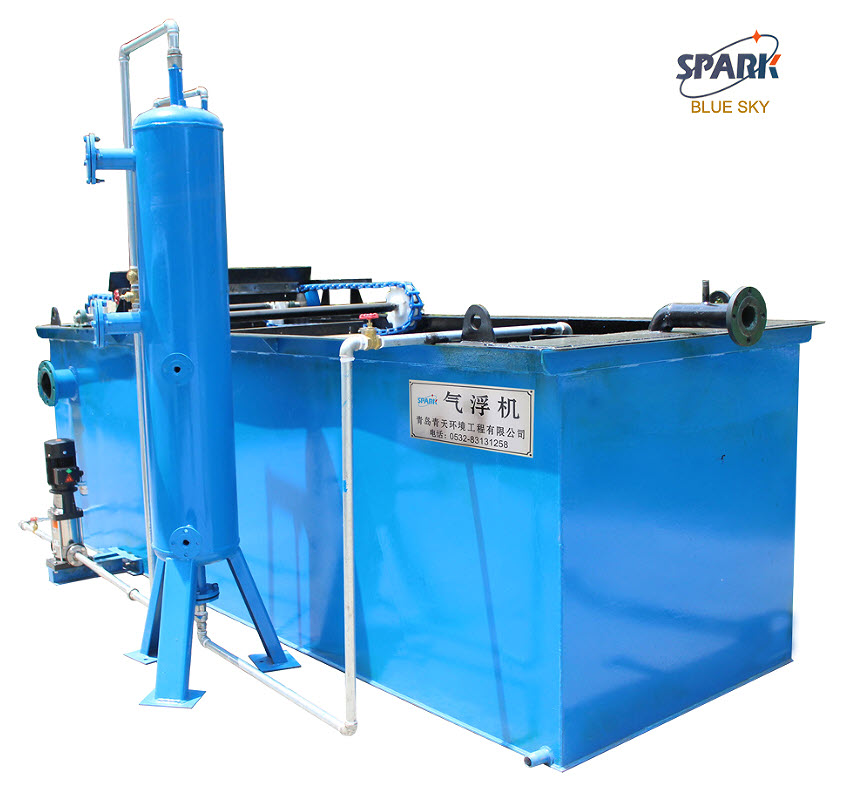

作用:原水经过竖流式沉淀池沉淀后,比重大于水的杂质经过沉淀可以排除池外,比重小于水的悬浮物必须经过气浮才能排出池外。由于本项目SS超高,所以采用二级溶气气浮一套(二套气浮串联使用)。该设备处理效果稳定,SS(悬浮物)去除率可达90%以上,可自动化运行。单级气浮额定处理量5t/h,配刮渣机一台,功率0.37kw;多相流气液混合回流泵一台,功率1.1kw。设备箱体部分由折流式絮凝反应槽、溶气接触室,气浮分离室,渣槽室及清水室组成。配备不锈钢链条式刮渣机。

工艺尺寸:        一级气浮:L×B×H=4.0×1.5×1.5

二级气浮:L×B×H=4.5×1.5×1.5(含中间水池)

单级容 积:        V=4.0m3

停留时间:        T=40min

结构形式:        碳钢结构。

数    量:        1套,含PAC及PAM加药系统及电气控制

5、中间水池

该中间水池与气浮机设计为一体,位于气浮机出水后端,碳钢结构。

作用:经气浮设备处置后的上清液自流进入中间水池,中间水池起缓冲与过渡的作用,池外配有管道泵,把污水提升到下一级机械过滤器中进行处理。

总 容 积:        V=0.6m3

结构形式:        碳钢结构,与气浮设计为一体。

数    量:        1座

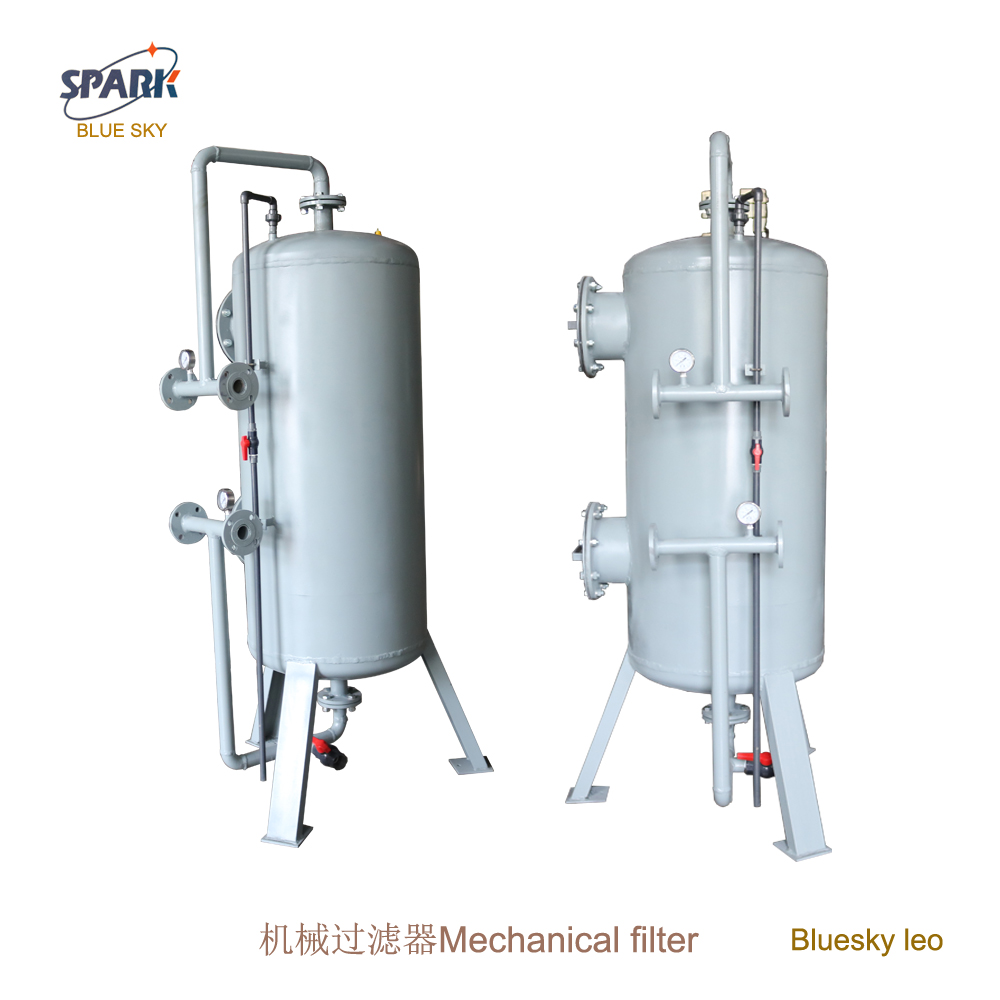

6、精密机械过滤器(两种过滤器)

作用:污水经过提升泵加压进入石英沙过滤器,再进入活性碳过滤器,经过二级过滤器的过滤及吸附作用去除水中剩余的污染物质,去除色度及异味,处理后的废水进入清水贮水池内备用。

石英砂过滤主要起截留过滤作用.中间水池出水可能带有细小悬浮物时,通过机械过滤器过滤,从而使细小悬浮物被截留,清水从机械过滤器的底部排出。

活性炭柱起到过滤与吸附双重作用,是最后的把关设备,它去除机械过滤器不能去除的物质,去除异味与色度,使出水达标排放。

当悬浮物截留过多时,滤料阻力增大,出水效果不好时,可以进行反冲洗,把石英砂和活性碳冲洗干净后,再次进行过滤。冲洗后的污水回到调节池或污泥池进行重新循环处理,

工艺尺寸:          D×H=0.8×2.6

结构形式:          碳钢结构。

数    量:          2台

7、清水贮水池

作用:贮存二台过滤器排出的清水,再由供水系统加压重复利用。

总 容 积:          V=120m3

工艺尺寸:          L×B×H=6.0×5.0×4.0

结构形式:          钢混结构。

数    量:          1座

8、污泥池

作用:贮存从竖流沉淀池及气浮机分离出来的污泥及浮渣。并利用重力浓缩原理对气浮及沉淀污泥进行进一步的浓缩,减少污泥脱水机的工作负荷。

总 容 积:          V=16m3

工艺尺寸:          L×B×H=2.0×2.0×4.0

结构形式:          钢混结构。

数    量:          1座

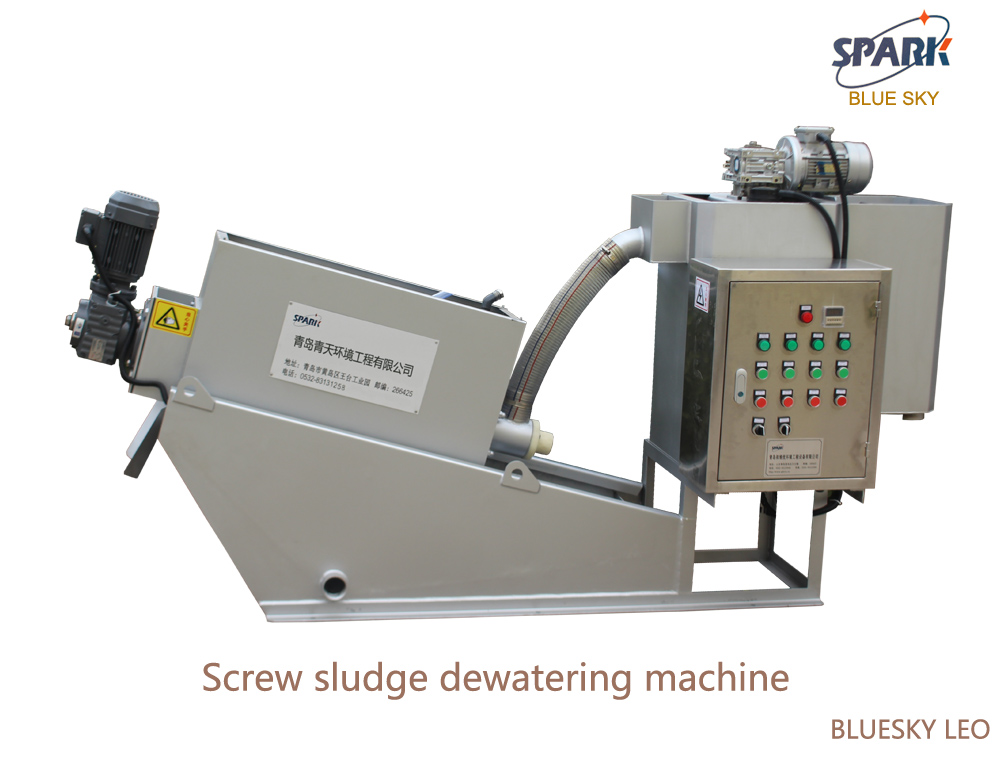

9、叠螺式污泥脱水机(可选配)

作用:将污泥池中的污泥进一步脱水,形成可塑态污泥,可进行干化处理或装袋外运,做无害化处理。

设备型号:  QTDL-101

处理量:0.8-1.5T/H

污泥处理后的含水率:70-80%,塑态污泥,可成形。


第五章  工程及设备投资估算

序号

名 称

规 格

数量

金额(元)

材质

备注

1

人工提蓝格栅

V= 1m3

1件



不锈钢制作

青岛青天

2

污水调节池

V=120m3

1座



混凝土

估算

污水提升泵

2台



一用一备

山东东泵

3

竖流式沉淀池

QTCJ-5

1套




青岛青天

4

混凝气浮系统

QTRQ-5

2套



回流泵一用一备

青岛青天

5

石英砂过滤器

QTMF-800

1套




青岛青天

活性碳过滤器

QTMF-800

1套




青岛青天

加压及反洗水泵

配套设备

2台



一用一备

山东东泵

6

清水回用池

V=120m3

1座



混凝土

估算

7

污泥池

V=16m3

1座



混凝土

估算

8

叠螺式污泥脱水机(选配)

QTDL-101

1套



污泥提升泵一用一备

青岛青天

9

设备连接管道


1批



工程增强UPVC

华亚


小计

土建造价约  万,设备约  万元





注:土建工程费用由用户自己负责,设备可由厂方供货。污泥处理系统可根据情况选配。
